La placa MAIN-PLC-01 es una tarjeta diseñada para practicar con todas las especificaciones del micro PLC LOGO! de SIEMENS, aunque no es limitante, ya que es aplicable a otros modelos de micro PLC como los Zelio o el Arduino OPTA, etc., entre otros del mercado, que cuenten con entradas analógicas o digitales, la placa la vemos en la Imagen 01 y 02.

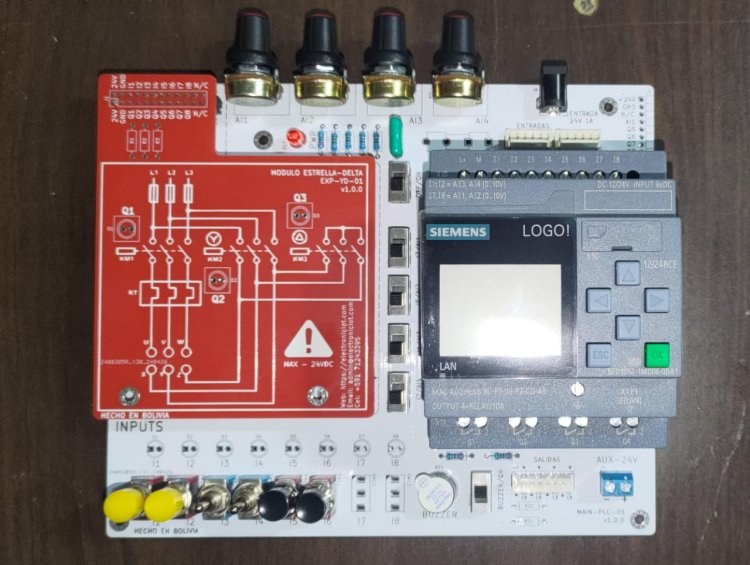

Imagen 01 – Placa entrenadora MAIN-PLC-01

Imagen 02 – Placa entrenadora MAIN-PLC-01

Partes de la tarjeta entrenadora

La tarjeta entrenadora cuenta con diferentes partes, las cuales vamos a describir en esta parte del texto.

MAIN-PLC-01:

1. Entradas digitales, cantidad (8), cuenta con (2) normalmente abiertas pulsador (2) normalmente cerradas pulsador y (4) tipo selector con switch normalmente abiertas o cerradas.
2. Entradas analógicas, (4) entradas analógicas 0-10V por potenciómetro, intercambio de entradas digitales a analógicas (0-10V) por selector en placa.
3. Entrada de módulos de expansión para aumentar las funcionalidades por aplicaciones, ejemplo, diferentes tipos de arranque de motores, etc.
4. Entrada disponible para módulos LOGO! DM8 12/24R.
5. Entrada de alimentación 12/24VDC con protección por fusible 1A.
6. Leds indicadores a las señales de entradas digitales (8) en total, desde la I1 a la I8.
7. Leds indicadores para las señales de salidas digitales (8) en total, desde Q1 a Q8, la Q1-Q4 pertenecen al LOGO!, en placa y de la Q5-Q8 al módulo de expansión LOGO! DM8 12/24R.
8. Conectores para las entradas y salidas del micro PLC LOGO!
9. Buzzer en la salida Q4 seleccionable para generar prácticas con alertas sonoras.
10. Salida auxiliar de 12/24VDC para alimentación de otros componentes, ejemplo HMI externos, o el LOGO! TDE.

Estas son algunas de las características del MAIN-PLC-01 para ser consideradas en este manual de usuario.

Entrada de módulos de expansión para aplicaciones.

Tenemos la opción mediante el conector J7 la disponibilidad de conectar módulos de expansión para realizar prácticas personalizadas con aplicaciones reales, ejemplo arranques de motores, semáforos, entre otro tipo de aplicaciones prediseñadas, listas para simulación.

Estas tarjetas son plug and play listas para conectar y desconectar de la tarjeta entrenadora en cualquier momento, cuentan con orificios de montaje, que pueden ser útiles para realizar la fijación a la placa principal aunque no son necesarios para que la placa quede totalmente fija y lista para utilizar con las prácticas.

Advertencia: La tarjeta entrenadora, así como sus tarjetas de expansión para aplicaciones, solo son para alimentarse con tensiones en el rango de 12/24VDC, NUNCA conectar modelos del LOGO!, a 230VAC en esta placa entrenadora, ya que puede causar daños a los componentes o a las personas.

El distribuidor del producto no se hace responsable de los daños o perjuicios que pueda causar a las personas, si es que no se cumplen las recomendaciones dichas acá en este manual de usuario.

La misma aplicación para los módulos de expansión solo son permitidos de (12/24VDC)
